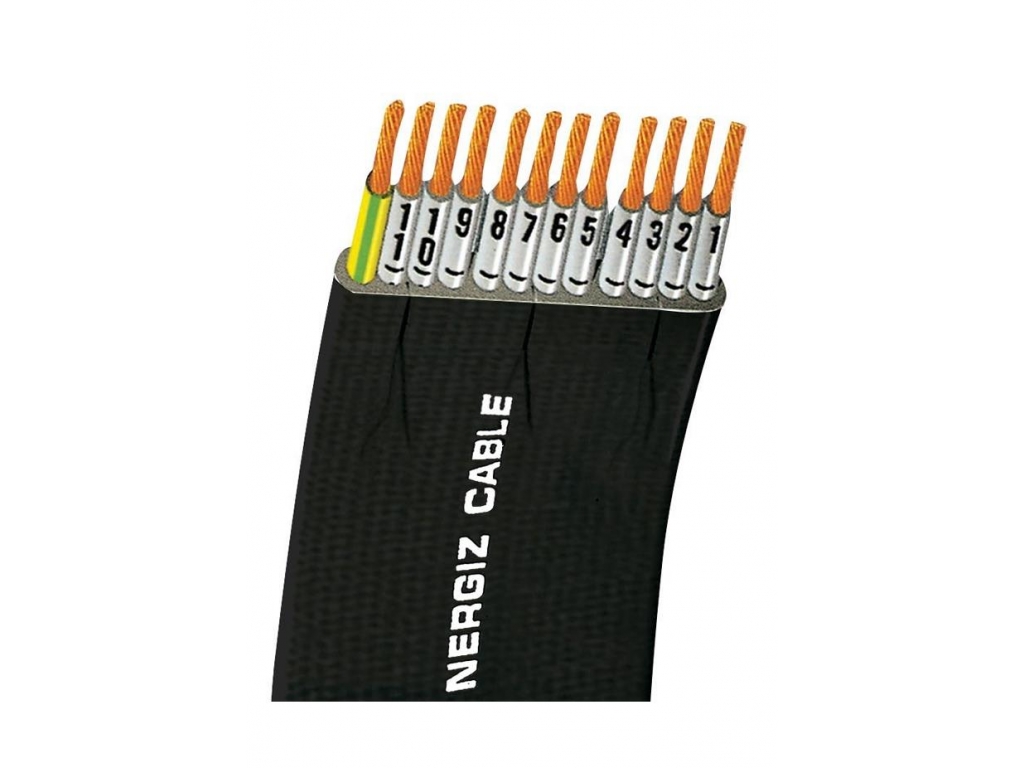

Плоский гибкий кабель

Гибкий плоский кабель используется в качестве контрольных соединений в лифтах. Гибкий плоский кабель используется для проектов, скорость перемещения которых не превышает 1,6 м / с, длина свободного подвешивания не превышает 35 метров, а температура окружающей среды составляет от -40 ° С до 60 ° С.

Несмотря на то, что он может использоваться для коротких расстояний, 24-проводные кабели на стальной проволоке могут использоваться на заводах со свободной длиной подвески более 35 м. Этот кабель изготовлен в соответствии со стандартом TS EN 50214.

РАЗМЕРЫ

Поперечное сечение Номинальная Ширина (мм) Высота (мм) Вес (гр / м)

6x0.75 19 4,2 142

12x0.75 33.8 4.2 284

16x0.75 44,4 4,2 366

18x0.75 50.5 4.2 415

55 4,2 463 20x0.75

24x0.75 65,6 4,2 550

24x0,75 * 70,4 4,2 642

12x1 4.4 330 36.2

16x1 4.4 445 47.6

20x1 4,4 545 59

24x1 4,4 620 70,4

24x1 * 75,6 4,4 740

Производится в соответствии со стандартом TS EN 50214.

Гибкий плоский кабель H05VVH6-F

Тип изоляции Проводящий ПВХ / Д

Внешняя оболочка ПВХ / СТС

Номинальное напряжение 300/500 В, поперечное сечение 0,75 мм² - 450/750 В, поперечное сечение 1 мм²

Стандарт пожарной безопасности TS EN 60332-1-2

Испытательное напряжение U / U 1500 В для 300/500 В - 2500 В для U / U 450/750 В

Кодирование числовое кодирование

Температура короткого замыкания 160 ° C

Рост Диаметр 10 х Диаметр

Сопротивление изоляции постоянному току EN 50395, поз. 9

Рабочая температура 70 ° C

Гармонизированная маркировка МЭК 502

гибкий проводник EN 50395, поз. 5

Проводник Земли МЭК 502

В соответствии с требованиями заказчика все типы гибких плоских лифтовых кабелей производятся как безгалогенные (с очень низким уровнем дымообразования с антипиреном) вместо ПВХ-кабеля.
